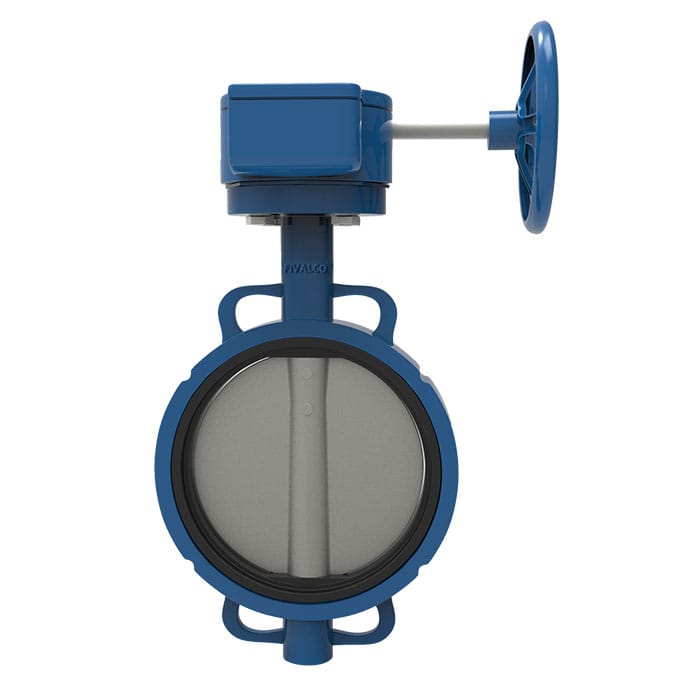

VAN BƯỚM WAFER F11

F11

VAN BƯỚM WAFER F11

Rated 0 out of 5

TÍNH NĂNG & THÔNG SỐ KỸ THUẬT

Độ bền cao hơn cho đĩa có trục đơn được ghim đảm bảo sự liên kết tối ưu.
Đĩa gắn ở trung tâm và thiết kế thủy động lực giảm thiểu tổn thất áp suất.
Có thể được lắp đặt ở đường ống ngang hoặc dọc.
Ghế cao su có mặt sau bằng phenolic không thể thu gọn, chống co giãn và dễ dàng thay thế.
Đặc tính dòng chảy tuyệt vời với dòng chảy theo một trong hai hướng.
Thiết kế phù hợp với BS EN 593/BS 5155/MSS SP-67/API 609.
Gia công chính xác đĩa cho mô-men xoắn vận hành thấp.

NSF, WRAS đã được phê duyệt

Categories: Fivalco, Van Cơ Hệ Nước, Van Sắt

THÔNG SỐ KỸ THUẬT

Kích cỡ	DN50… DN600
Thiết kế thân xe	Bị kéo
Áp lực công việc	25 thanh
Áp suất kiểm tra vỏ (x1.5)	37,5 thanh
Áp suất kiểm tra chỗ ngồi (x1.1)	27,5 thanh
Nhiệt độ làm việc	-20°C…110°C (Ghế EPDM) -10°C…80°C (Ghế NBR) 5°C…120°C (Ghế PTFE) -10°C…135°C (Ghế FPM)
Phương tiện áp dụng	Nước, Dầu, Gas
Nhà điều hành	Đòn bẩy, Wormgear, Thiết bị truyền động điện
Sự liên quan	BS 4505 PN25, EN1092-2 PN25, JIS B2239 20K, ANSI Lớp 150
Phụ kiện tùy chọn	Bánh xe xích, công tắc giới hạn

ĐẶC ĐIỂM KỸ THUẬT VẬT LIỆU

Phần	Vật liệu
Thân hình	Sắt dẻo Inox 304 Inox 316
Đĩa	Sắt dẻo Nhôm Đồng Thép không gỉ 304 Thép không gỉ 316
Ghế	EPDM / NBR / PTFE (Teflon) / FPM (Viton)

Phần	Vật liệu
Thân cây	Thép không gỉ 410 Thép không gỉ 431 Thép không gỉ 316
Ghim côn	Thép không gỉ 316 / Thép không gỉ 410
Vòng chữ O	NBR
Bushing	PTFE

HỆ SỐ VAN

DN	(mm)(inch)	502	652 ¹ / ₂	803	1004	1255	1506	200số 8	25010
	CV	135	220	302	600	1022	1579	3136	5340

DN	(mm)(inch)	30012	35014	40016	45018	50020	55020	60024
	CV	8250	11917	16388	21705	27908	35170	43116

KÍCH THƯỚC THÂN VAN

DN	(mm)(inch)	502	652½	803	1004	1255	1506	200số 8	25010
	MỘT	68,6	76	99	119	129	142	176	209
	B	141,2	150,4	156,5	168	186,5	205,7	230,6	269,9
	C	15	19	19	19	19	19	25	32
	L	42	45	45	51	55	55	60	67

DN	(mm)(inch)	30012	35014	40016	45018	50020	55022	60024
	MỘT	248,5	267	309	327	389	433	453
	B	327,8	368	400	422	480	533	562
	C	32	40	52	52	64	70	70
	L	76	76	102	114	127	151	151
